単線はもちろん、デュプレックス、トリプレックスのもフレキシ
ブルに対応します
稼動中もケーブルの形状に沿って変形するのでケーブルに
与える負担が少なく、ケーブルを傷めません
新しい時代を創るボールローラー工法で工事の省力化、効率化さらに安全性の向上を実現しました。
ケ ー ブ ル 敷 設 省 力 化 機 器
ローラーは空気の弾力を利用した、いわば風船のような構造
単線はもちろん、デュプレックス、トリプレックスのもフレキシ
ブルに対応します
稼動中もケーブルの形状に沿って変形するのでケーブルに
与える負担が少なく、ケーブルを傷めません

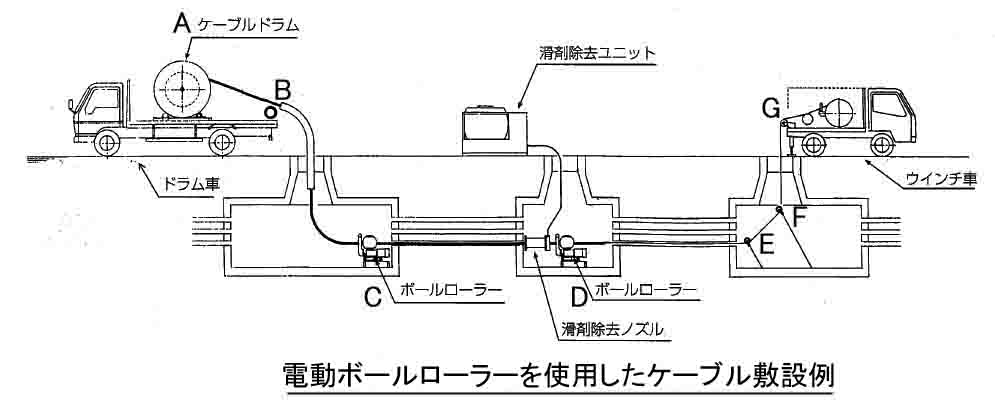

接続個所が少なければ、敷設後のメンテナンスの簡略化、トラブルの減少につながる為、地下埋設ケーブルの長尺化が可能です。
興洋のボールローラーなら複数のローラーを一定の間隔で設置することで、従来より長い区間に一本の長いケーブルを送り出すことが可能です。
多くの人手と時間を必要としたケーブル敷設工事
がごく少人数で、安全に効率的に行えます。
E B 2 3 0 型 シ リ ー ズ
本体仕様
| 型 式 | EB230SV | EB230I | EB230B | EB230V |
| 連続定格牽引力(kgf) | 450 | 410 | 150 | |
| 瞬間最大牽引力(kgf) | 500 | 200 | ||
| 最 大 速 度(m/min) | 8 | 2～8 | 8～20 | |
| 最大ケーブル径(mm) | 170 | 40 | ||
| モ ー タ ー 出 力 | 0.5KW×2台 | 0.4KW×2台 | ||
| 外 形 寸 法(mm) | (W) (L) (H) 628×470×410 |
(W) (L) (H) 425×670×440 |
(W) (L) (H) 632×690×522 |
(W) (L) (H) 431×603×420 |
| 重 量(kg) | 70 | 95 | 111 | 56 |
電装盤仕様
| 電 源 | 三相200V | 単相100V | |
| 外 形 寸 法(mm) | (W) (L) (H) 500×400×350 |
(W) (L) (H) 300×275×400 |
(W) (L) (H) 300×275×400 |
| 重 量(kg) | 29 | 15 | 16 |

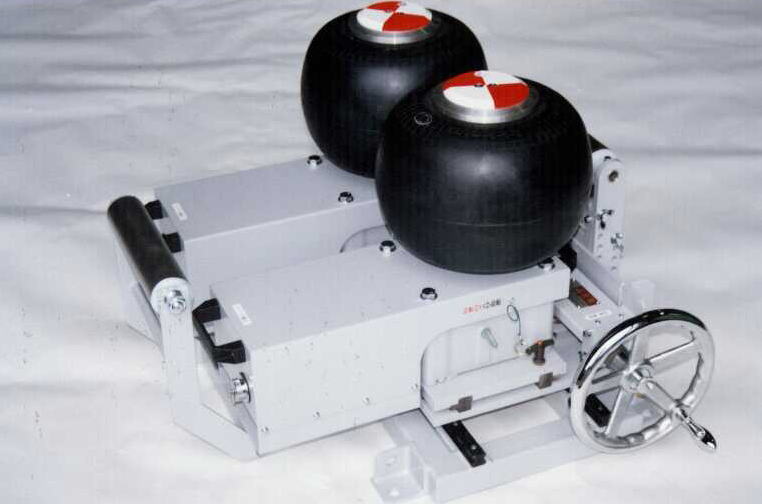

EB300B型
| モーター型式 | 0.75Kwインバーターモーター（ブレーキ付）×2台 | |
|---|---|---|
| 電 源 | ３相 ２００Ｖ | |
| 定 格 電 流 | ３．４A×２ | |
| 定 格 出 力 | ７５０Kgf | |
| 7m/min(60～65Hz時) | ||
| 適用ケーブル径 | ～φ１５０ | |
| 仕様タイヤ空気圧 | ２００kPa(2.0Kgf/㎝2) | |
| 分 割 重 量 | 64㎏（ベース部） | |
| 5㎏(後部コロ部） | ||
| 46.5㎏×2個 | ||
| 総 重 量 | 162㎏ | |
